TRASFORMATORI PER LOCALI AD USO MEDICO

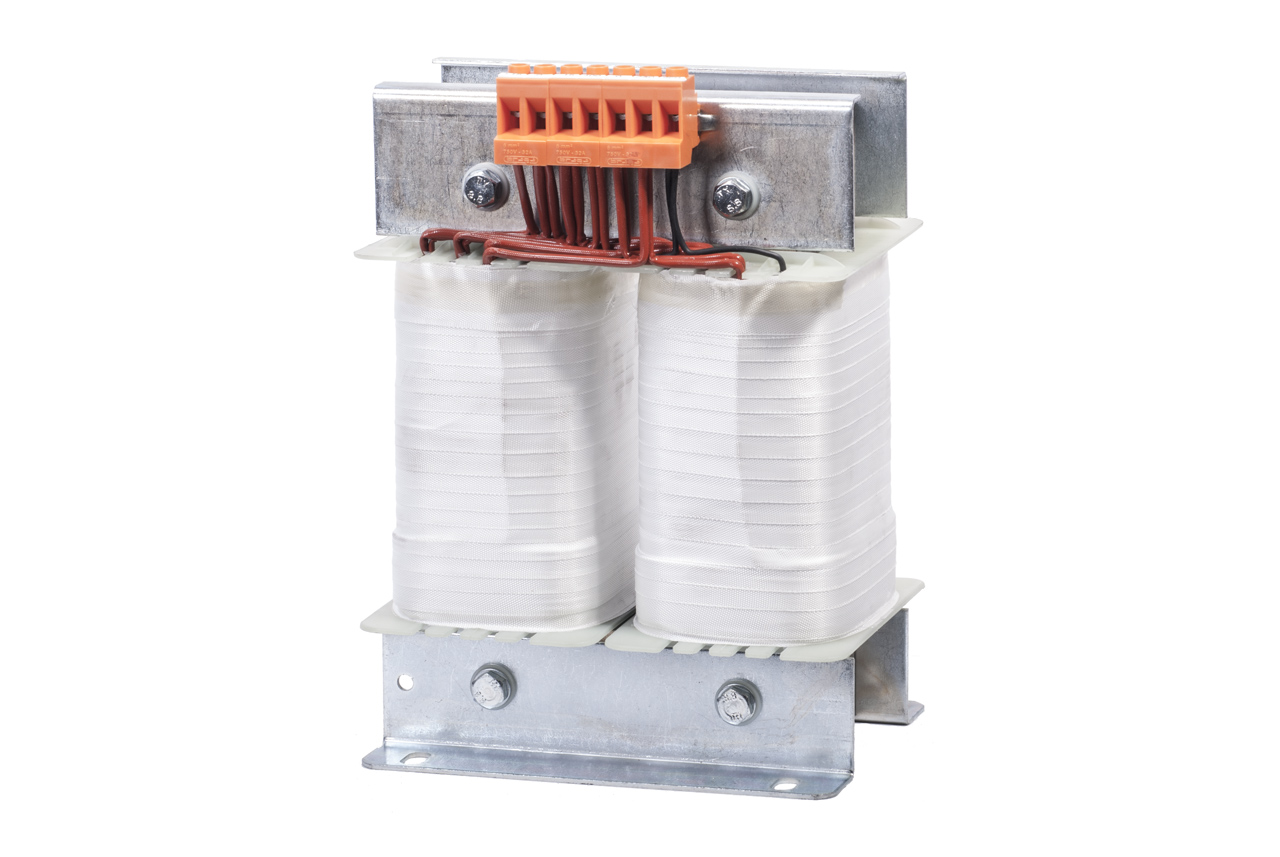

Trasformatori per locali ad uso medico

Potenza fino a 10KVA

Braga Trasformatori vanta un’esperienza decennale nella produzione di trasformatori costruiti in conformità alla Norma europea IEC 61558-2-15 destinati all’alimentazione di locali ad uso medico.

Si tratta di trasformatori di isolamento, monofase o trifase, per locali ad uso medico di Gruppo 2, previsti per costituire il sistema IT dal lato secondario, con una tensione primaria nominale non superiore a 1 kV in corrente alternata e una frequenza nominale non superiore a 500 Hz.

Le applicazioni tipiche richieste dai nostri Clienti includono:

• Sale operatorie e aree di intervento.
• Terapia intensiva e rianimazione.

La potenza nominale di tali trasformatori – che costruiamo con i più rigorosi standard di sicurezza e collaudo in virtù del loro ambiente d’utilizzo – è compresa tra 500VA e 10 kVA.

Braga Trasformatori può realizzare qualunque step di potenza intermedio richiesto dal Cliente in lotti ed anche per pezzi singoli.

Caratteristiche costruttive principali

• Isolamento doppio o rinforzato.
• Schermo elettrostatico interposto tra l’avvolgimento primario e secondario per ridurre i disturbi e contribuire alla protezione.
• Impregnazione e materiali isolanti per migliorare dissipazione termica e affidabilità nel tempo.
• Progettazione per funzionamento continuo con bassa rumorosità, adatto a ambienti sensibili.
• Protezione termica: disponibili su richiesta sonde di temperatura (es. PT100) o contatti termici.
• Potenze, tensioni e configurazioni su richiesta.
• Integrazione in quadri esistenti secondo quanto specificato dal Cliente (morsettiere, esecuzione verticale/orizzontale, etc.).
• Possibile fornitura in cofano per installazioni con grado di protezione superiore.

Perché una costruzione speciale è indispensabile nei locali ospedalieri, ambulatoriali ed in generale ad uso medico

• Sicurezza del Paziente e dell’Operatore. La separazione galvanica e lo schermo elettrostatico riducono i disturbi di rete che potrebbero interferire con apparecchiature critiche.
• Continuità di servizio. In ambienti dove un’interruzione può avere impatti clinici, l’alimentazione deve rimanere stabile, affidabile e monitorata.
• Riduzione dei disturbi. La filtrazione di picchi provenienti dalla rete migliora l’affidabilità delle apparecchiature elettromedicali e dei sistemi di diagnostica.

Requisiti specifici dei locali di Gruppo 2

I locali ad uso medico si distinguono in gruppi in funzione del rischio e dell’invasività delle procedure. Nel Gruppo 2 rientrano sale operatorie e aree di terapia intensiva, dove sono possibili applicazioni intracardiache. In questi ambienti è richiesto l’impiego di:

• Sistema IT-M sul secondario del trasformatore di isolamento per garantire la continuità anche in presenza del primo guasto a terra.
• Monitoraggio dell’isolamento del circuito mediante dispositivo dedicato e segnalazioni acustico/visive.
• Rete equipotenziale e corretto coordinamento delle protezioni secondo le norme impiantistiche vigenti.

Considerati i requisiti di sicurezza, è indispensabile affidarsi ad un produttore esperto, che progetta e produce rigorosamente in Italia con i migliori materiali; per questo motivo Braga Trasformatori è il partner preferito da molti operatori del settore.
